配電箱的種類及結構
瀏覽：1411 發布日期：2021年1月10日
配電箱的種類；1、根據供電系統分類要求:
1)一類配電設備統稱為配電中心。它們集中安裝在企業的變電站，將電能分配給不同地方的下屬配電設備。這種級別的設備接近降壓變壓器，大連配電箱，所以對電氣參數的要求更高，輸出電路容量更大。
2)二次配電設備是配電柜和電機控制中心的總稱。配電柜用于負荷分散、線路少的場合。電機控制中心用在負載集中，電路多的地方。它們將上層配電設備電路的電能分配給最近的負載。這種級別的設備應為負載提供保護、監控和控制。
3)最終的配電設備總稱為照明配電箱。它們遠離供電中心，是零散的小容量配電設備。
1)固定面板開關柜，通常稱為開關柜或配電板。是帶面板蓋的開放式開關柜，正面有保護功能，背面和側面仍能觸及帶電部分，保護等級低。僅適用于對供電連續性和可靠性要求較低的工礦企業，可用于變電所房間集中供電。
2)保護性(即封閉式)開關設備是指除安裝面外，所有面都封閉的低壓開關設備。本柜的開關、保護、監控、控制等電氣元件均安裝在鋼制或絕緣材料制成的密閉外殼內，可安裝在墻上或墻上。柜內各回路可不采取隔離措施進行隔離，也可采用接地金屬板或絕緣板進行隔離。通常，門與主開關的操作是機械互鎖的。此外，還有一個保護臺式開關柜(即控制臺)，面板上安裝有控制、測量、信號等電器。保護開關設備主要用作工藝現場的配電裝置。
3)抽屜式開關柜。這種開關柜由鋼板制成，進出電路的電氣元件安裝在可抽出的抽屜中，構成可以完成一定供電任務的功能單元。功能單元和總線或電纜由接地金屬板或塑料制成的功能板分開，形成總線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關設備是一種高可靠性、安全性和互換性的先進開關設備。生產的開關設備大多是抽屜式開關設備。適用于對供電可靠性要求較高的工礦企業和高層建筑，用作集控配電中心。

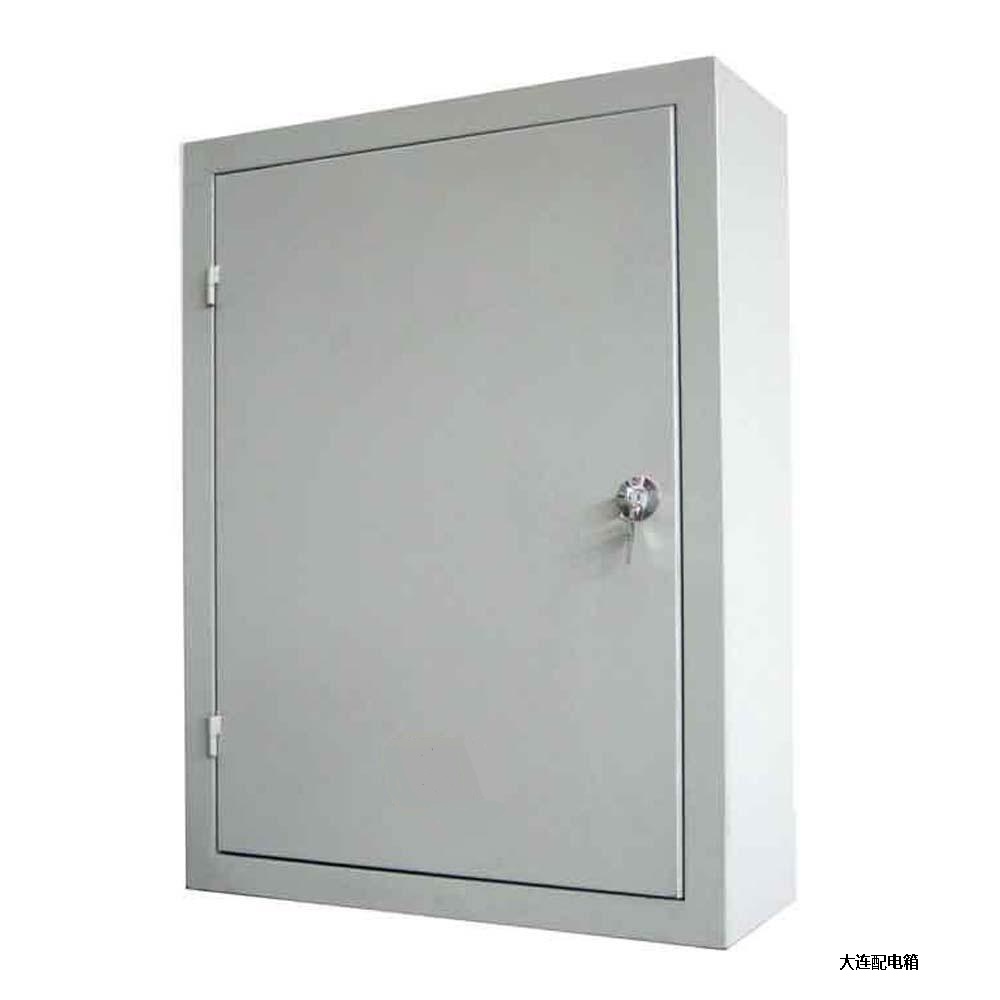

4)動力和照明配電控制箱。大部分都是封閉式垂直安裝。由于使用的場合不同，大連配電箱，外殼的防護等級也不同。主要用作工礦企業生產現場的配電裝置。
